汽轮机发展介绍

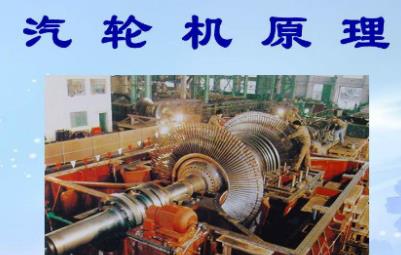

将蒸汽的能量转换成为机械功的旋转式动力机械。又称蒸汽透平。主要用作发电用的原动机，也可直接驱动各种泵、风机、压缩机和船舶螺旋桨等。还可以利用汽轮机的排汽或中间抽汽满足生产和生活上的供热需要。

汽轮机是将蒸汽的能量转换为机械功的旋转式动力机械，是蒸汽动力装置的主要设备之一。汽轮机是一种透平机械，又称蒸汽透平。

公元一世纪时，亚历山大的希罗记述了利用蒸汽反作用力而旋转的汽转球，又称为风神轮，这是最早的反动式汽轮机的雏形；

1629年意大利的布兰卡提出由一股蒸汽冲击叶片而旋转的转轮。

19世纪末，瑞典拉瓦尔和英国帕森斯别离创制了实用的汽轮机。拉瓦尔于1882年制成了第一台5马力(3.67千瓦)的单级冲动式汽轮机，并解决了有关的喷嘴设计和强度设计问题。单级冲动式汽轮机功率很小，现在已很少采用。我国的第一台汽轮机是1949年在上海汽轮机制造，容量为6000千瓦，于1956年在淮南发电厂投产。

20世纪初，法国拉托和瑞士佐莱别离制造了多级冲动式汽轮机。多级结构为增大汽轮机功率开拓了道路，已被广泛采用，机组功率不竭增大。帕森斯在1884年取得英国专利，制成了第一台10马力的多级反动式汽轮机，这台汽轮机的功率和效率在当时都占领先地位。 20世纪初，美国的柯蒂斯制成多个速度级的汽轮机，每个速度级一般有两列动叶，在第一列动叶后在汽缸上装有导向叶片，将汽流导向第二列动叶。现在速度级的汽轮机只用于小型的汽轮机上，主要驱动泵、鼓风机等，也常用作中小型多级汽轮机的第一级。与往复式蒸汽机比拟，汽轮机中的蒸汽流动是连续的、高速的，单位面积中能通过的流量大，因而能发出较大的功率。大功率汽轮机可以采用较高的蒸汽压力和温度，故热效率较高。19世纪以来，汽轮机的发展就是在不竭提高安全可靠性、耐用性和保证运行便利的基础上，增大单机功率和提高装置的热经济性。

汽轮机的出现鞭策了电力工业的发展，到20世纪初，电站汽轮机单机功率已达10兆瓦。随着电力应用的日益广泛，美国纽约等大城市的电站尖峰负荷在20年代已接近1000兆瓦，如果单机功率只有10兆瓦，则需要装机近百台，因此20年代时单机功率就已增大到60兆瓦，30年代初又出现了165兆瓦和208兆瓦的汽轮机。此后的经济衰退和第二次世界大战期间爆发，使汽轮机单机功率的增大处于停顿状态。

50年代，随着战后经济发展，电力需求突飞猛进，单机功率又开始不竭增大，陆续出现了325～600兆瓦的大型汽轮机； 60年代制成了1000兆瓦汽轮机；

70年代，制成了1300兆瓦汽轮机。现在许多国家常用的单机功率为300～600兆瓦。汽轮机的蒸汽从进口膨胀到出口，单位质量蒸汽的容积增大几百倍，甚至上千倍，因此各级叶片高度必需逐级加长。大功率凝汽式汽轮机所需的排汽面积很大，末级叶片须做得很长。汽轮机装置的热经济性用汽轮机热耗率或热效率表示。汽轮机热耗率是每输出单位机械功所消耗的蒸汽热量，热效率是输出机械功与所耗蒸汽热量之比。对于整个电站，还需考虑锅炉效率和厂内用电。因此，电站热耗率比单独汽轮机的热耗率高，电站热效率比单独汽轮机的热效率低。一座汽轮发电机总功率为1000兆瓦的电站，每年约需耗用标准煤230万吨。如果热效率绝对值能提高1%，每年可节约标准煤 6万吨。因此，汽轮机装置的热效率一直受到重视。为了提高汽轮机热效率，除了不竭改进汽轮机本身的效率，包罗改进各级叶片的叶型设计(以减少流动损失)和降低阀门及进排汽管损失以外，还可从热力学不雅观点出发采取办法。按照热力学原理，新蒸汽参数越高，热力循环的热效率也越高。早期汽轮机所用新蒸汽压力和温度都较低，热效率低于20％。随着单机功率的提高，30年代初新蒸汽压力已提高到3～4兆帕，温度为400～450℃。随着高温材料的不竭改进，蒸汽温度逐步提高到535℃，压力也提高到6～12.5兆帕，个别的已达16兆帕，热效率达30％以上。50年代初，已有采用新蒸汽温度为600℃的汽轮机。以后又有新蒸汽温度为650℃的汽轮机。

现代大型汽轮机按照其输出功率的不同，采用的新蒸汽压力又可以分为各个压力等级，通常采用新蒸汽压力24.5～26兆帕，新蒸汽温度和再热温度为535～578℃的超临界参数,或新汽压力为16.5兆帕、新汽温度和再热温度为535℃的亚临界参数。使用这些汽轮机的电站热效率约为40％。

别的，汽轮机的排汽压力越低，蒸汽循环的热效率就越高。不外排汽压力主要取决凝汽器的真空度，真空度又取决于冷却水的温度和抽真空的设备（通常称为真空泵），如果采用过低的排汽压力，就需要增大冷却水流量、增大凝汽器冷却水和冷却介质的换热面、降低被使用的冷却水的温度和抽真空的设备，较长的末级叶片，但同时真空太低又会导致汽轮机汽缸（低压缸）的蒸汽流速加快，使汽轮机汽缸（低压缸）差胀加剧，危及汽轮机安全运转。凝

汽式汽轮机常用的排汽压力为5~10千帕（一个标准大气压是101325帕斯卡）。船用汽轮机组为了减轻重量，减小尺寸,常用0.006～0.01兆帕的排汽压力。

此外，提高汽轮机热效率的办法还有，采用回热循环、采用再热循环、采用供热式汽轮机等。提高汽轮机的热效率，对节约能源有着重大的意义。大型汽轮机组的研制是汽轮机未来发展的一个重要标的目的，这其中研制更长的末级叶片，是进一步发展大型汽轮机的一个关键；研究提高热效率是汽轮机发展的另一标的目的，采用更高蒸汽参数和二次再热，研制调峰机组，推广供热汽轮机的应用则是这方面发展的重要趋势。

现代核电站汽轮机的数量正在快速增加，因此研究适用于不同反应堆型的、性能良好的汽轮机具有特别重要的意义。

全世界利用地热的汽轮机的装机容量，1983年已有3190兆瓦，不外对熔岩等深层更高温度地热资源的利用尚待探索；利用太阳能的汽轮机电站已在建造，海洋温差发电也在研究之中。所有这些新能源方面的汽轮机尚待继续进行试验研究。

别的，在汽轮机设计、制造和运行过程中，采用新的理论和技术，以改善汽轮机的性能，也是未来汽轮机研究的一个重要内容。例如：气体动力学方面的三维流动理论，湿蒸汽双相流动理论；强度方面的有限元法和断裂力学分析；振动方面的快速傅里叶转换、模态分析和激光技术；设计、制造工艺、试验测量和运行监测等方面的电子计算机技术；寿命监控方面的超声检查和耗损计算。此外，还将研制氟利昂等新工质的应用，以及新结构、新工艺和新材料等。
